青州奧凱諾機械是專業生產三軸橢圓水平振動篩,圓振篩機,歐版振動篩的專業廠家,下面就三軸水平振篩機工作原理詳細介紹。
三軸水平振篩機工作原理
動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器(速比為1),實現三根軸同速旋轉,產生激振力,激振器與篩箱高強度螺栓聯接,產生橢圓運動。物料在篩面上隨篩機高速橢圓運動,迅速分層、透篩、向前,最終完成物料的分級

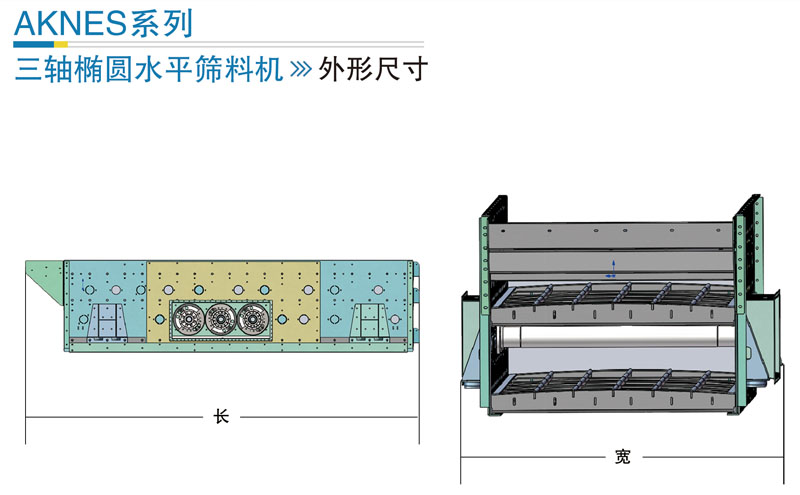

三軸水平振篩機圖
三軸水平振篩機實例說明

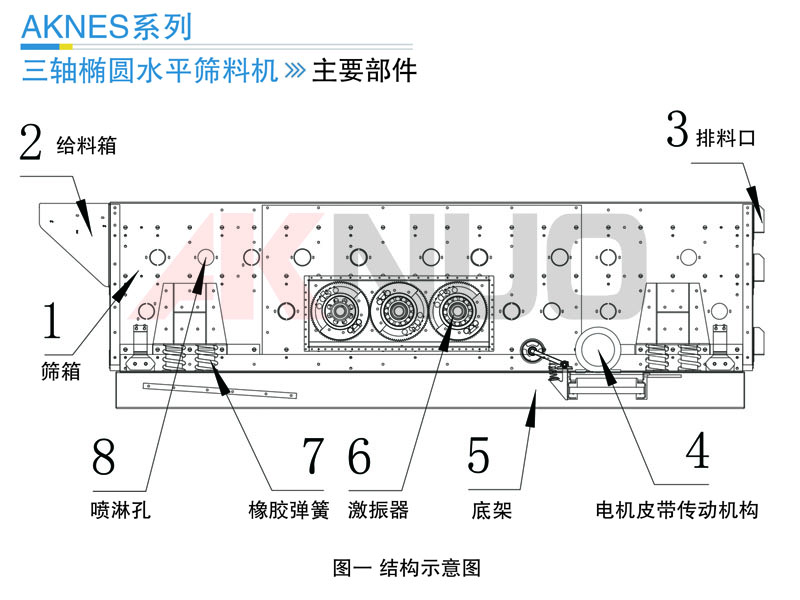

圖一所示的振動篩是有三層篩網的三軸橢圓振動篩,主要由底架、篩箱、激振器、電機皮帶傳動機構,篩網,給排料裝置,和像膠彈簧組成。激振器設置在篩箱一側的質心位置處,由三根并列的振動軸級成,每一根軸上裝有速比為1的互相嚙合的齒輪;在每一個齒輪上裝有偏心重量相等、偏心半徑相同的配重盤,配重盤與齒輪的相對位置可以改變,通過螺栓定位孔定位并固定在齒輪上;定位孔每間隔5°設一個,保證振動方向從30°-60°的調整。在配重盤上鑲有數個重量相等的可調整的配重柱。激振器皮帶輪是偏心的。在篩箱的側板上設置有噴淋孔,可對物料進行水洗篩分。
在初始裝配時,三根軸上的偏心質量設計成如圖中3中的b圖所示的位置。由于重力的作用,偏心質量所產生的合力矩為零,裝配后的偏心塊的位置如圖3中的a所示自然靜止的位置。
當三軸上的偏心質量運動到如圖3中的C所示的方向位置時,偏心質量所產生的激振力為最小。其中兩個軸偏心質量產生的離心力互相抵消(橢圓短軸方向),只有一個軸的偏心質量產生的離心力起作用。當三軸上的偏心質量運動到如圖3中的d所示的方向位置時,由于三軸的偏心質量位于相同的方向,所以產生的激振力為最大(橢圓長軸方向)。
